XW-210P 大屏温湿度传感器

XW-210P温湿度传感器采用最新精密技术的半导体敏感器件设计方案,用于测量室内环境的温度、湿度的一体化智能监控模块。具有显示直观、精度高、功耗低、外形美观安装方便等特点。以RS485 方式传输可与各种监控系统相整合,实现远程控制。

立即咨询
  • 产品详情

XW-210P图文详情

本产品适用于数据中心、IDC机房、图书馆、博物馆、仓库等各类需要温湿度监控的场所。


  产品简介

       XW-210P温湿度传感器采用最新精密技术的半导体敏感器件设计方案,用于测量室内环境的温度、湿度的一体化智能监控模块。具有显示直观、精度高、功耗低、外形美观安装方便等特点。以RS485 方式传输可与各种监控系统相整合,实现远程控制。


技术参数


基本特点

有效面积

10-20m²

产品尺寸

86*86*30mm

测试范围

温度测量

-20℃70℃

湿度测量

0100%RH

温度精度

误差<±0.3℃,在25℃时测试。

湿度精度

误差<±3%RH, 在25℃时测试。

电源要求

供电电压

DC 12V9~32V

订购须知

型号

XW-210P

说明

RS485通信输出

RS485接口

通信协议

MODBUS-RTU协议

波特率

默认9600;可选24004800960019200bit/s

数据格式

N,8,1

按键校正范围

温度

±2℃

湿度

±5%RH

EMC指标

EFT(脉冲群)

差模±2KV

ESD(静电)

接触放电±8KV,空气放电±12KV



























功能特点

n  大屏LCD显示,0.01显示精度,外形美观,操作简便。

n  功耗低至60mW。

n  具有两组电源和RS485接线端子,方便级联。

n  具有校正功能,可对温度、湿度进行误差校正设置,精度高,一致性好。

n  空气循环流通外壳,抗电磁干扰设计,独特风道设计,防止电路温升影响传感器精度。

n  软件和面板两种方式设置参数

n  具有RS485接口,最大串行128个设备,采用标准MODBUS协议,便于远程监控系统集成

n  模块化结构,安装、维护方便


  安装说明


1、XW-210P 温湿度传感器可采用室内墙面安装,天花板吊顶安装。


2、安装时,线槽端头与传感器底座连接处,应用PVC终端头过渡。为了保证线槽与传感器安装在同一轴心线上,建议先安装底座,再安装线槽。

   (需防止线槽、线管导风造成温湿度值不准确


3、传感器至空调送风口的水平距离应大于1.5m,至顶棚送风口的距离应大于0.5m。


谨防跌落,否则易摔碎液晶屏(不在保修范围内)

XW-210P接线说明

  电源线连接


1、XW-210P 温湿度传感器可采用DC 9-32V 电源输入,建议采用DC12V 电源保证其长期工作的稳定性。所有操作均为不带电操作,各组件连接完善后方可供电


2、XW-210P 温湿度传感器提供 RS485输出接口,接线时,注意正负级。“12V”为输入电压的正极(红色),“GND”为 输入电压 的负极(黑色)。


  RS485信号线的连接


XW-210P 温湿度传感器提供 RS485输出接口,接线时,RS-485负极;RS+485正极。


不可将电源误接至通讯端子上,否则会造成元器件损毁(不在保修范围内)

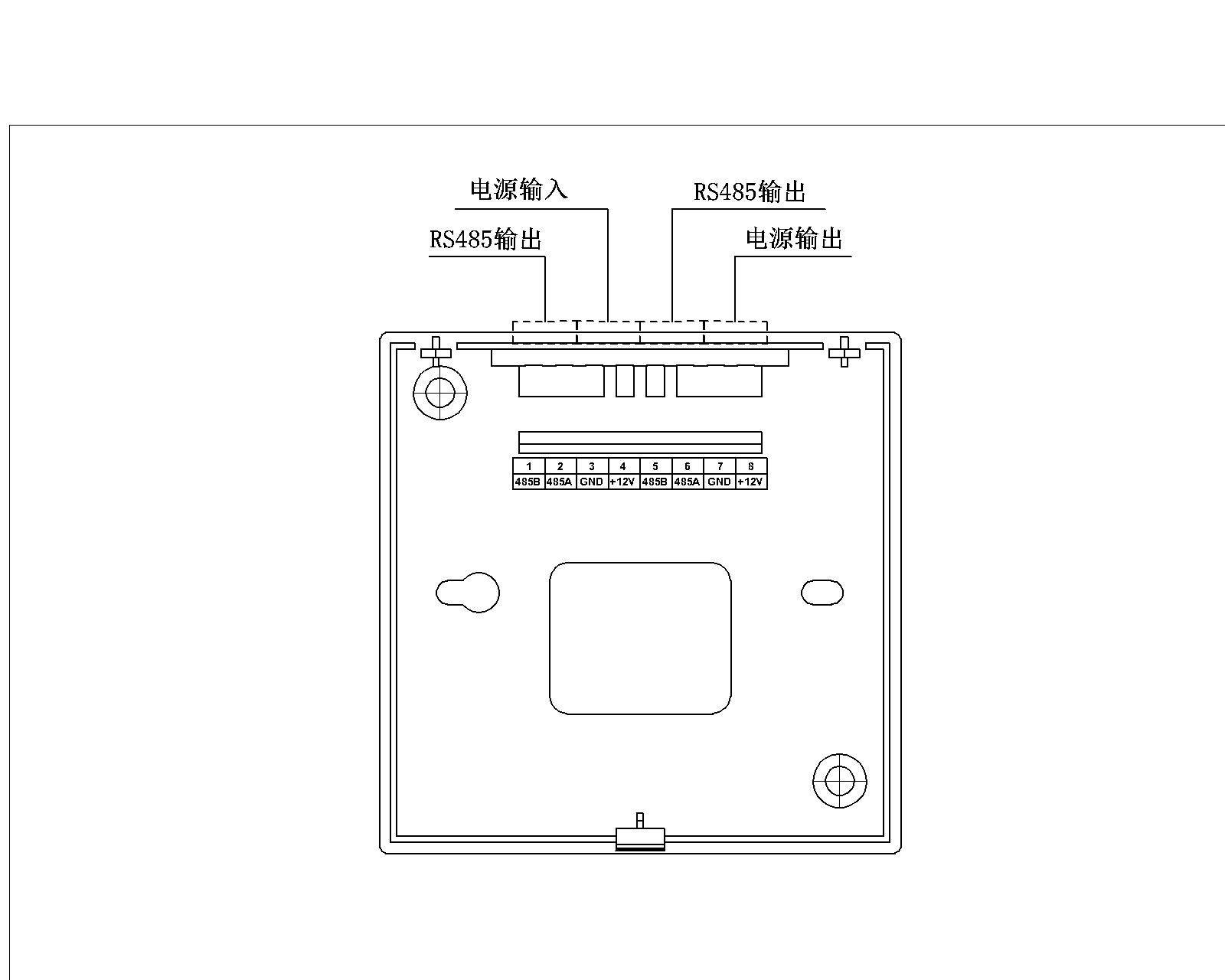

XW-210P信号线的连接

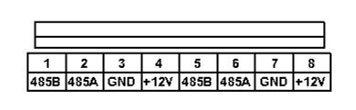

  接线端子说明


本产品具有两组接线端子,给本产品供电和通讯时只需接一组端子即可,另一组端子用于级联其它温湿度设备,请勿认为本产品需两组电源接入。

接线端子



  调试


XW-210P 温湿度传感器所有接线步骤完成后,即可按如下指导进行调试工作

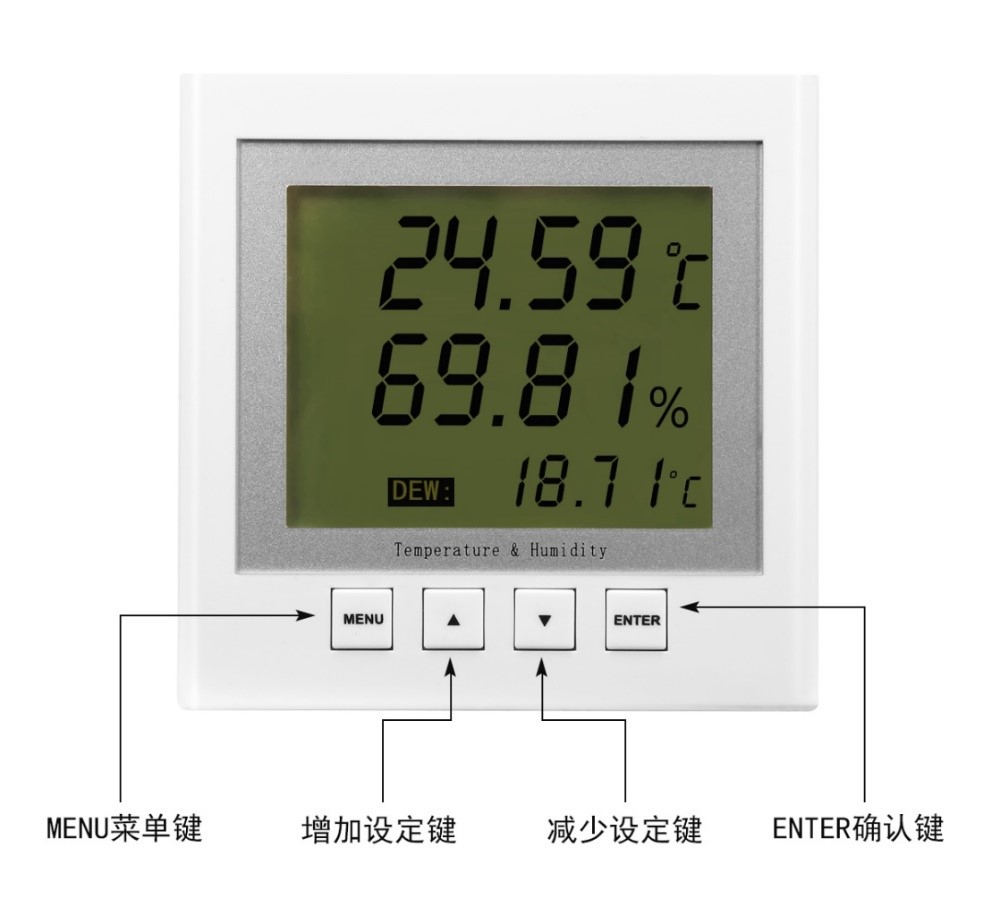

MENU  :长按进入设定界面和选择设定内容

△    :增加设定值

▽    :减小设定值

ENTER  :长按对设定值进行确认

XW-210P按键说明

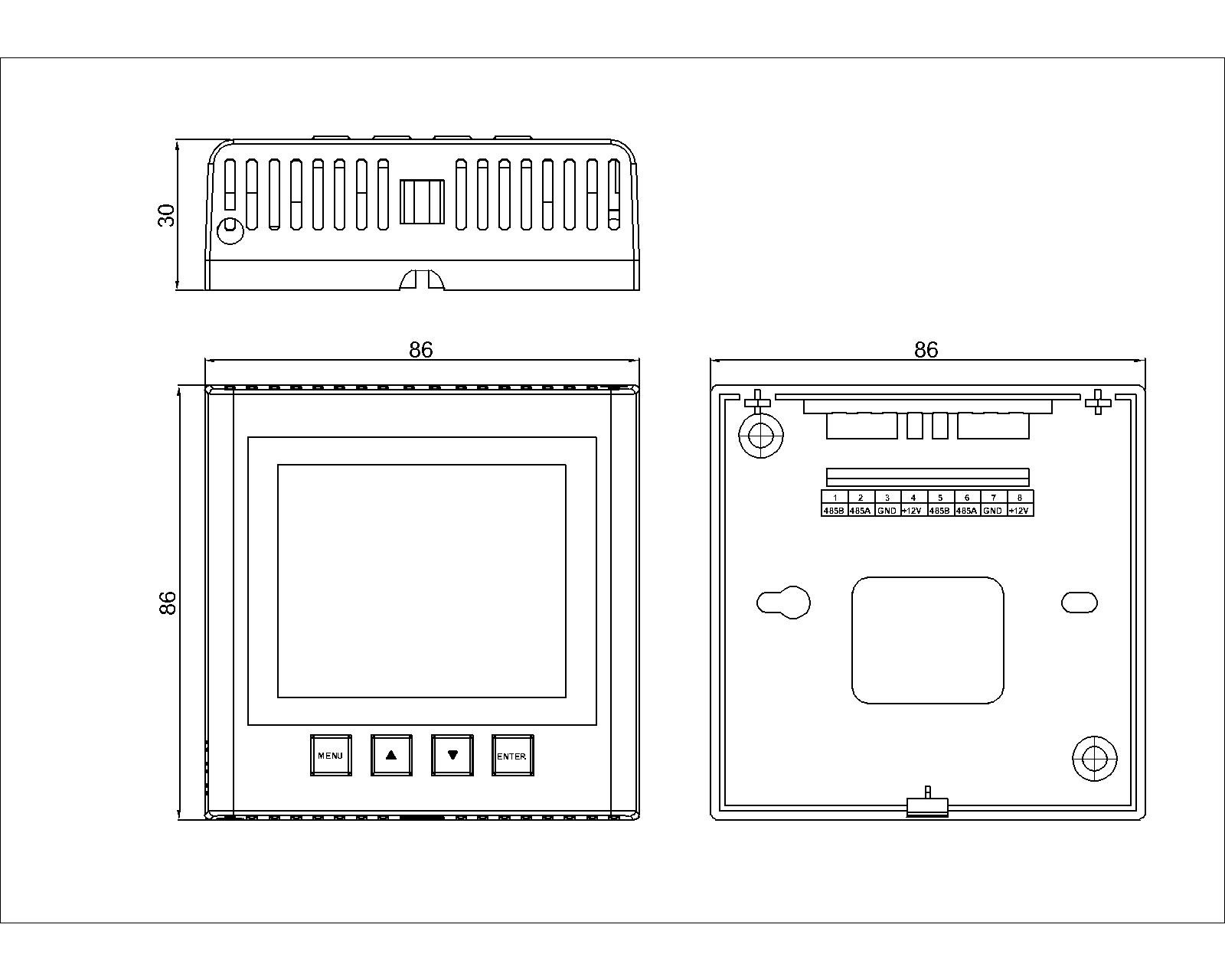

  产品尺寸

(单位:mm,误差±0.5mm

XW-210P尺寸图
